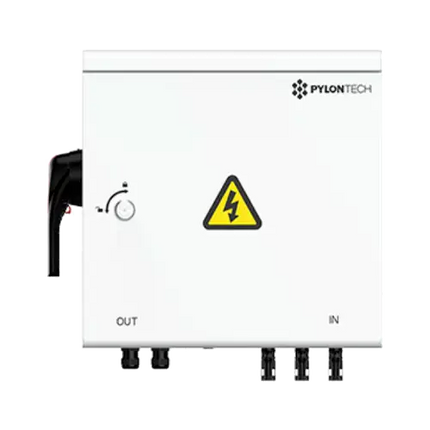

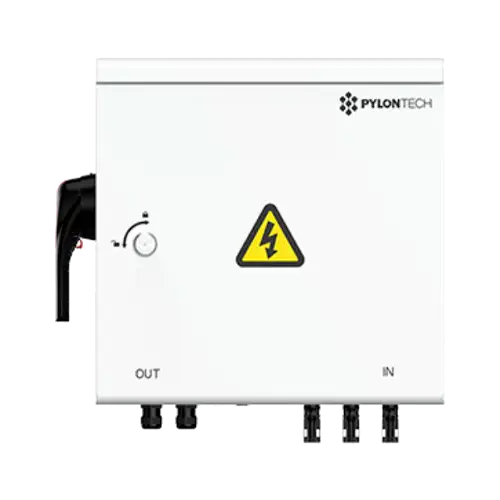

Caja de Combinación Pylontech P-Combiner-HV-3 para baterías HV

Descrição

Descripción del producto

La Caja de Combinación Pylontech P-Combiner-HV-3 es un dispositivo diseñado para integrar hasta tres strings de baterías de litio de alto voltaje en una única salida hacia el inversor. Compatible con los sistemas Force H2 y Force-H-V2 de Pylontech, esta caja facilita el cableado, garantiza una distribución segura de la energía y aporta un nivel de protección avanzada gracias a su diseño IP55, fusibles internos y seccionador DC con capacidad de ruptura elevada.

Características principales

  • Conexión de hasta 3 strings de baterías de litio HV (600 VDC)
  • Salida única de hasta 50 A con seccionador e interruptor DC integrado
  • Fusibles internos de 50 kA de capacidad de ruptura
  • Conectores H4SMM8DM / H4SFM8DM y salida O-ring M24×1.5
  • Protección IP55, adecuada para uso interior o exterior cubierto
  • Incluye conectores, cables, terminales, soporte y tornillería

Ventajas o beneficios

  • Permite una instalación segura, ordenada y profesional de sistemas de baterías HV
  • Evita la necesidad de múltiples salidas hacia el inversor, simplificando el sistema
  • Reduce riesgos eléctricos con protecciones integradas de alto nivel
  • Diseño compacto, robusto y duradero, con más de 15 años de vida útil
  • Fácil de instalar gracias a los cables y accesorios incluidos

Finalidad o aplicaciones

La Pylontech P-Combiner-HV-3 está diseñada para instalaciones con baterías de litio de alto voltaje en configuración Force H2. Se utiliza especialmente en aplicaciones residenciales, comerciales o industriales que requieren la agrupación de varias cadenas de baterías en una sola salida hacia un inversor compatible con sistemas HV.

Especificaciones técnicas

Modelo P-Combiner-HV-3
Entradas 3 strings
Salida 1 hacia inversor
Corriente máxima 50 A
Tensión nominal 600 VDC
Fusibles 50 kA a 750 VDC
Seccionador 12 kA a 1500 VDC
Protección IP55 / NEMA 3S
Dimensiones 400 × 385 × 200 mm
Peso 11,5 kg
Temperatura de trabajo -20 °C a +55 °C
Normativa IEC 61439-1/2, UL1741

Compatibilidades

Este producto es compatible con: Módulo Batería Litio HV Pylontech FH9637M Force H2, BMS Pylontech Force H2 FC0500M-40S, Batería Litio HV Pylontech H2 96-192V 7.10 kWh BMS, Batería Litio HV Pylontech H2 96-288V 10.65 kWh BMS, Batería Litio HV Pylontech H2 96-384V 14.20 kWh BMS.

Pylontech P-Combiner-HV-3 es una solución compacta y fiable para instalaciones con baterías HV. Asegura máxima seguridad y facilita una instalación eficiente y profesional.

Caja de Combinación Pylontech P-Combiner-HV-3 para baterías HV

Formato do produto

La Pylontech P-Combiner-HV-3 permite agrupar hasta 3 strings de baterías HV con salida de 50 A a 600 VDC, protección IP55, fusibles integrados y seccionador DC.

Modelo: P-Combiner-HV-3

SKU: ACCBAT000056

725,00 € 580,00 € IVA incluído

    Especificações
    PDF Icon Descargar ficha técnica

    Productos Compatibles
