Descrição
Descripción del producto

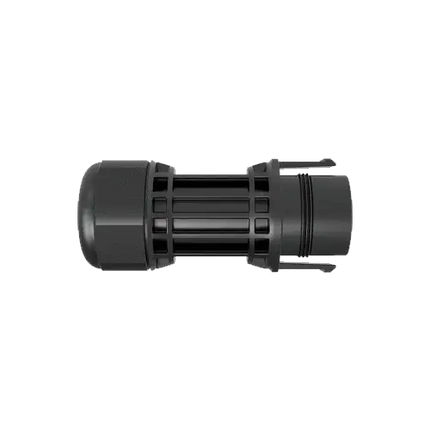

El Conector AC Macho Solax AC Trunk Connector-M es un conector estanco tipo macho, diseñado específicamente para el sistema modular de cableado AC Trunk de SolaX. Compatible con microinversores A1-Micro y X1-Micro, permite conectar, extender o derivar líneas de corriente alterna de forma segura, rápida y conforme a normativa. Su construcción robusta y su protección IP68 lo convierten en una solución profesional para instalaciones solares residenciales o comerciales.
Características principales
- Tipo de conector: Macho (M), AC 2P + PE
- Corriente nominal: hasta 40 A
- Tensión nominal: 400 V AC
- Compatible con conductores de hasta 6 mm² (10AWG)
- Diámetro máx. del cable: 13,5 mm
- Protección IP68 con cierre adecuado
- Rango de temperatura: −40 °C a +85 °C
Ventajas o beneficios
- Permite conexiones rápidas y fiables en sistemas con múltiples microinversores
- Evita empalmes complejos gracias a su diseño plug & play
- Garantiza estanqueidad total incluso en ambientes exteriores exigentes
- Facilita ampliaciones o ramificaciones del sistema AC sin herramientas de crimpado
- Certificado según normativas internacionales (IEC, UL, RoHS)
Finalidad o aplicaciones
El AC Trunk Connector-M se utiliza para conectar tramos de AC Trunk Cable, derivar microinversores o cerrar líneas AC en instalaciones solares distribuidas. Es ideal para configuraciones en cadena o ramificadas con microinversores SolaX, y puede utilizarse junto al conector hembra (Connector-F) y el AC End Cable para completar la instalación.
Especificaciones técnicas
| Tipo de conector |
Macho (AC 2P + PE) |
| Corriente / Tensión nominal |
40 A / 400 V AC |
| Diámetro máx. del cable |
13,5 mm |
| Sección de conductor |
Hasta 6 mm² (10AWG) |
| Protección |
IP68 |
| Temperatura de trabajo |
−40 °C a +85 °C |
| Certificaciones |
IEC 61984, UL94-V0, RoHS, TC-ER |
Compatibilidades
Este producto es compatible con:
X1-Micro 800 W,
900 W,
1000 W,
1200 W,
1300 W,
1500 W,
1600 W,
1800 W,
2000 W,
2200 W.
Conector AC Macho Solax AC Trunk Connector-M es la opción profesional para unir, extender o derivar conexiones AC en instalaciones con microinversores SolaX, asegurando durabilidad, estanqueidad y facilidad de instalación.
Descargar ficha técnica
