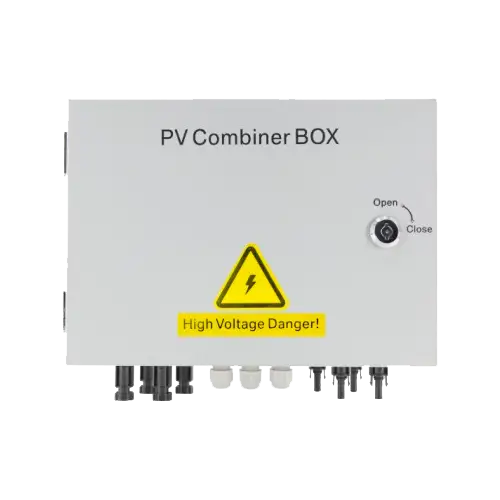

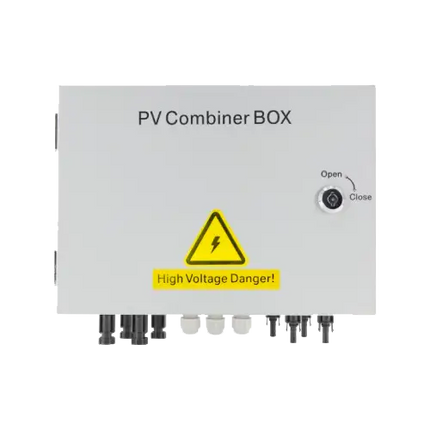

Caja Combinadora TBB PVB150-4 150VDC 4 Strings con Protecciones

Descrição

Descripción del producto

La Caja Combinadora TBB PVB150-4 150VDC 4 Strings con Protecciones es una solución segura, eficiente y profesional para conectar hasta 4 strings en instalaciones solares de 150 VDC. Incorpora fusibles de 15 A por string, un breaker DC de 63 A, protección contra sobretensiones (SPD) de hasta 40 kA, y conectores MC4 integrados que facilitan la instalación. Su diseño mural con carcasa IP54 garantiza una protección fiable incluso en condiciones ambientales exigentes.

Características principales

  • Admite hasta 4 strings solares independientes (VOC máx. 150 VDC)
  • Fusible de 15 A por string contra cortocircuitos
  • Interruptor breaker DC de 63 A (Un: 220 VDC)
  • Protección SPD integrada: Imax 40 kA / Up <1,2 kV
  • Conectores MC4 preinstalados y adicionales incluidos
  • Carcasa mural IP54 con refrigeración pasiva natural

Ventajas o beneficios

  • Incrementa la seguridad del sistema fotovoltaico desde el campo solar
  • Protege al inversor o regulador frente a sobretensiones peligrosas
  • Facilita el mantenimiento gracias al breaker de desconexión directa
  • Instalación rápida y limpia gracias a los conectores MC4 incluidos
  • Diseñada para ambientes exteriores exigentes, sin necesidad de ventilación forzada

Finalidad o aplicaciones

Ideal para instalaciones solares aisladas o híbridas de pequeño y mediano tamaño, la caja combinadora PVB150-4 se sitúa entre el campo fotovoltaico y el regulador MPPT o inversor solar. Es especialmente útil en proyectos residenciales, rurales o en instalaciones autónomas que requieren seguridad y facilidad de mantenimiento.

Especificaciones técnicas

Tensión en circuito abierto 150 VDC
Número de strings 4
Fusible por string 15 A
Breaker DC 63 A (Un: 220 VDC)
SPD Imax 40 kA, Up <1,2 kV
Temperatura de trabajo -25 °C a 60 °C
Temperatura de almacenamiento -40 °C a 70 °C
Refrigeración Pasiva (natural)
Humedad admisible Hasta 95 % sin condensación
Altitud máxima 3000 m (salida nominal hasta 2000 m)
Protección IP54
Dimensiones 400 × 250 × 97 mm
Peso neto 5,1 kg

Compatibilidades

Este producto es compatible con: TBB Riio Sun II 1 kVA 12 V, TBB Riio Sun II 1,5 kVA 24 V, TBB Riio Sun II 2 kVA, TBB Riio Sun II 3 kVA, Regulador MPPT TBB SP150-60.

Caja Combinadora TBB PVB150-4 150VDC 4 Strings con Protecciones es una solución fiable y duradera para instalaciones solares exigentes. Mejora la seguridad eléctrica, simplifica la instalación y protege tus equipos con máxima eficiencia.

Caja Combinadora TBB PVB150-4 150VDC 4 Strings con Protecciones

Formato do produto

La Caja Combinadora TBB PVB150-4 permite gestionar hasta 4 strings solares en sistemas de 150 VDC, con fusibles de 15 A, breaker de 63 A, protección SPD y diseño mural IP54. Robusta, segura y fácil de instalar.

Modelo: PVB150-4

SKU: ACCESPRO0158

442,00 € 353,00 € IVA incluído
