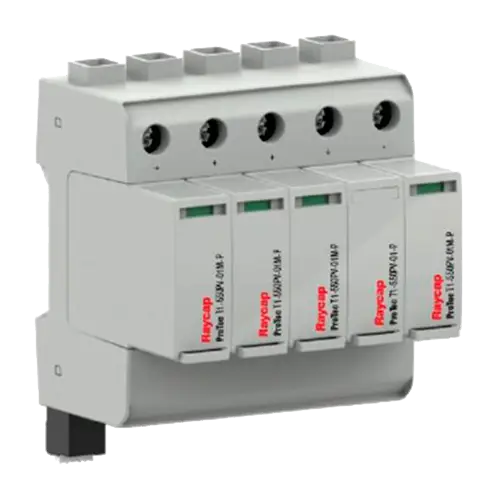

Descargador Sobretensiones CC SMA DC-SPD-KIT7-T1T2 STP X Tipo 1+2

Description

Descripción del producto

El SMA DC-SPD-KIT7-T1T2 es un descargador de sobretensiones de corriente continua Tipo 1+2 diseñado para proteger los inversores SMA Sunny Tripower X frente a descargas atmosféricas directas y sobretensiones inducidas. Fabricado por Raycap y homologado por SMA, este módulo se integra en el interior del inversor o en string boxes externas, ofreciendo una protección robusta hasta 1100 VDC y 50 kA.

Características principales

  • Protección combinada Tipo 1+2 para corriente continua
  • Tensión nominal: hasta 1100 VDC
  • Corriente de descarga total: hasta 50 kA (8/20 µs)
  • Integración directa en inversores SMA STP X o cuadros externos
  • Montaje en carril DIN con indicadores de estado y opción de alarma remota

Ventajas o beneficios

  • Protección efectiva frente a descargas directas de rayo y sobretensiones
  • Aumenta la vida útil del inversor y de la instalación solar
  • Homologado por SMA para máxima compatibilidad
  • Disponible con o sin contactos remotos para monitorización
  • Instalación sencilla en rail DIN y alta robustez térmica

Finalidad o aplicaciones

Ideal para instalaciones fotovoltaicas industriales, comerciales o residenciales que utilicen inversores SMA STP X. Especialmente recomendado en entornos con alta exposición a tormentas eléctricas o cuando se requiere un alto nivel de protección continua en sistemas conectados a red.

Especificaciones técnicas

Tipo / Clase SPD Tipo 1+2 / Clase I+II
Tensión nominal continua 1100 VDC
Corriente de descarga nominal (In) 20 kA (onda 8/20 µs)
Corriente impulso (Iimp) 5 kA (onda 10/350 µs)
Corriente total de descarga 50 kA (8/20 µs), 10 kA (10/350 µs)
Nivel de protección (Up) 3800 V
Corriente de cortocircuito admisible 11 kA (IEC), 50 kA (UL)
Temperatura de trabajo –40 °C a +70 °C
Grado de protección IP20
Montaje Carril DIN 35 mm
Conexión Terminales de tornillo hasta 35 mm²
Indicador de estado ✅ Verde (ok) / sin color (fallo)
Alarma remota Opcional en versión -R
Dimensiones 5 módulos DIN / 90 mm
Peso 697 g / 704 g (modelo con RC)
Certificaciones IEC 61643-31, EN 61643-31, UL 1449 Ed. 4

Compatibilidades

Este producto es compatible con: STP 12-50, STP 15-50, STP 20-50, STP 25-50.

SMA DC-SPD-KIT7-T1T2 es la elección profesional para proteger inversores solares frente a riesgos atmosféricos. Aporta tranquilidad, durabilidad y cumplimiento normativo en cualquier sistema fotovoltaico de alto rendimiento.

Descargador Sobretensiones CC SMA DC-SPD-KIT7-T1T2 STP X Tipo 1+2

Product form

El SMA DC-SPD-KIT7-T1T2 protege entradas CC hasta 1100 VDC y 50 kA. Es un descargador Tipo 1+2 ideal para inversores SMA STP X y entornos con riesgo de rayos.

Modelo: DC-SPD-KIT7-T1T2

SKU: ACCINVSMA014

307,00 € 230,00 € Incl. VAT

    Specs
    PDF Icon Descargar ficha técnica

    Productos Compatibles

    Show more products

    Description

    Descripción del producto

    El SMA DC-SPD-KIT7-T1T2 es un descargador de sobretensiones de corriente continua Tipo 1+2 diseñado para proteger los inversores SMA Sunny Tripower X frente a descargas atmosféricas directas y sobretensiones inducidas. Fabricado por Raycap y homologado por SMA, este módulo se integra en el interior del inversor o en string boxes externas, ofreciendo una protección robusta hasta 1100 VDC y 50 kA.

    Características principales

    • Protección combinada Tipo 1+2 para corriente continua
    • Tensión nominal: hasta 1100 VDC
    • Corriente de descarga total: hasta 50 kA (8/20 µs)
    • Integración directa en inversores SMA STP X o cuadros externos
    • Montaje en carril DIN con indicadores de estado y opción de alarma remota

    Ventajas o beneficios

    • Protección efectiva frente a descargas directas de rayo y sobretensiones
    • Aumenta la vida útil del inversor y de la instalación solar
    • Homologado por SMA para máxima compatibilidad
    • Disponible con o sin contactos remotos para monitorización
    • Instalación sencilla en rail DIN y alta robustez térmica

    Finalidad o aplicaciones

    Ideal para instalaciones fotovoltaicas industriales, comerciales o residenciales que utilicen inversores SMA STP X. Especialmente recomendado en entornos con alta exposición a tormentas eléctricas o cuando se requiere un alto nivel de protección continua en sistemas conectados a red.

    Especificaciones técnicas

    Tipo / Clase SPD Tipo 1+2 / Clase I+II
    Tensión nominal continua 1100 VDC
    Corriente de descarga nominal (In) 20 kA (onda 8/20 µs)
    Corriente impulso (Iimp) 5 kA (onda 10/350 µs)
    Corriente total de descarga 50 kA (8/20 µs), 10 kA (10/350 µs)
    Nivel de protección (Up) 3800 V
    Corriente de cortocircuito admisible 11 kA (IEC), 50 kA (UL)
    Temperatura de trabajo –40 °C a +70 °C
    Grado de protección IP20
    Montaje Carril DIN 35 mm
    Conexión Terminales de tornillo hasta 35 mm²
    Indicador de estado ✅ Verde (ok) / sin color (fallo)
    Alarma remota Opcional en versión -R
    Dimensiones 5 módulos DIN / 90 mm
    Peso 697 g / 704 g (modelo con RC)
    Certificaciones IEC 61643-31, EN 61643-31, UL 1449 Ed. 4

    Compatibilidades

    Este producto es compatible con: STP 12-50, STP 15-50, STP 20-50, STP 25-50.

    SMA DC-SPD-KIT7-T1T2 es la elección profesional para proteger inversores solares frente a riesgos atmosféricos. Aporta tranquilidad, durabilidad y cumplimiento normativo en cualquier sistema fotovoltaico de alto rendimiento.
